QX系列 X波段高時空分辨率全極化多普勒天氣雷達

QX系列關鍵特性


  • 全極化

  • 全固態

  • 可能是市場上最高的空間分辨率

  • 獨特的地面濾波技術

  • 提供精準降雨量估算

  • 可以進行組網監測

  • 硬件小巧,配套設施簡單

  • 適用于各種人群稠密地區

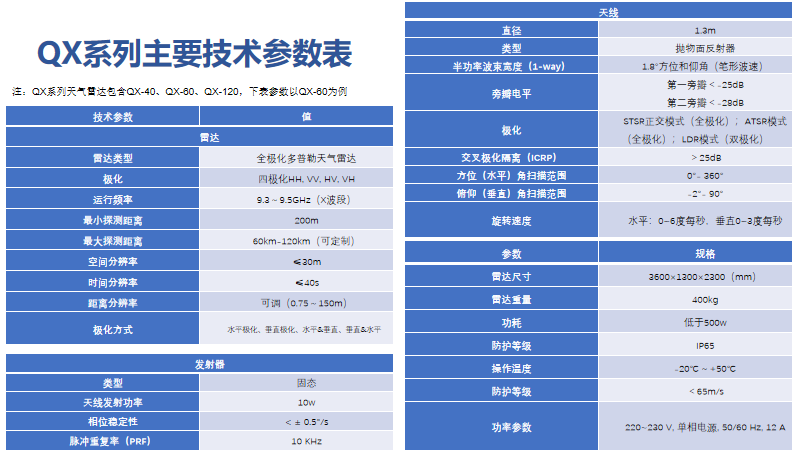

技術參數


雷達

  雷達類型

全極化多普勒天氣雷達

極化四極化HH, VV, HV, VH
運行頻率9.3~9.5GHz(X波段)
最大帶寬200MHz
采樣頻率10MHz
最小探測距離350m
最大探測距離≥120 Km
最大空間分辨率≤15m
最大時間分辨率≤40s
距離分辨率可調(0.75~150m)
極化方式水平極化、垂直極化、水平&垂直、垂直&水平


發射器

類型

固態

天線發射功率10w
相位穩定性< ± 0.5°/s
脈沖重復率(PRF)10 KHz


天線

直徑

1.3m

類型拋物面反射器
半功率波束寬度(1-way)1.8°方位和仰角(筆形波速)
旁瓣電平第一旁瓣<-25dB第二旁瓣<-28dB
極化 STSR正交模式(全極化);ATSR模式(全極化);LDR模式(雙極化)
交叉極化隔離(ICRP)>25dB

天線增益

>42dBi
方位(水平)角掃描范圍0°- 360°
俯仰(垂直)角掃描范圍-2°- 90°
旋轉速度水平:0~6度每秒,垂直0~3度每秒


參數
規格
雷達尺寸



3600×1300×2300(mm)

雷達重量400kg
功耗低于500w
防護等級IP65
操作溫度-20℃~+50℃
防護等級<65m/s
功率參數220~230 V, 單相電源, 50/60 Hz, 12 A



注:QX系列天氣雷達包含QX-60、QX-120,下表參數以QX-120為例

產品應用




機場、港口高精度天氣監測


智慧海洋高精度天氣監測




智慧城市高精度天氣監測


復雜地形區域山洪、泥石流防治
